110KV XLPE kábel

110KV XLPE kábel 64/110kV HV napájací kábel sa zvyčajne používa pre elektrárne, rozvodne, v prenosových a distribučných vedeniach s menovitým napätím výkonovej frekvencie 48/66 kV, 64/110 kV.

Zaslať požiadavku

Popis

110KV XLPE napájací kábel

Štandard: GB/T 11017, IEC 60840, AS/NZS 1429.2..., špeciálny typ a špecifikáciu je možné prispôsobiť podľa požiadaviek zákazníka.

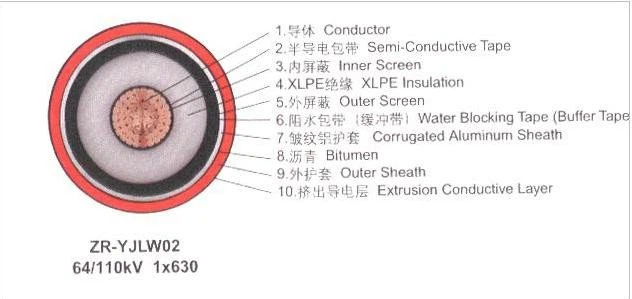

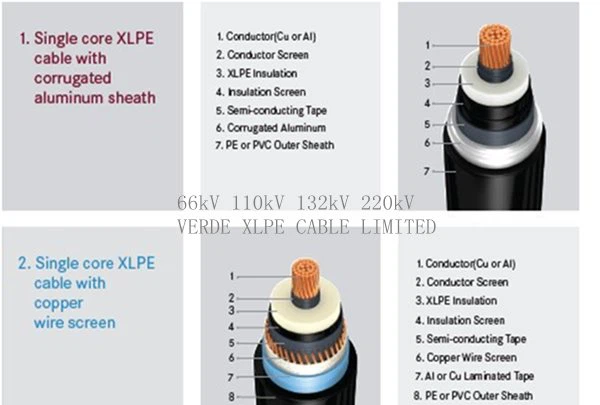

Konštrukcia 110KV XLPE kábla:

Dirigent:

vodič kábla môže byť medený alebo hliníkový, záleží na požiadavke klienta alebo prúdovej zaťažiteľnosti. Dostupné konštrukcie vodičov zahŕňajú: okrúhle plné vodiče do 1600 mm²; kruhové lankové kompaktné vodiče do 1200 mm²; oválneho tvaru splietané zhutnené vodiče do 800 mm² pre externé plynové tlakové káble (OM).

Obrazovka vodiča:

Na vodič sa nanesie extrudovaná vrstva polovodičovej zosieťovanej hmoty, ktorá musí úplne pokryť povrch.

Izolácia 110KV XLPE kábla:

zosieťovaná polyetylénová zlúčenina XLPE.

Izolačná clona:

Na izoláciu sa nanáša extrudovaná vrstva polovodičovej zosieťovanej hmoty.

Polovodivá vrstva:

Kovová vrstva môže byť nanesená na zostavu jadra spoločne. Kovová clona pozostáva buď z medených pások alebo sústrednej vrstvy medených drôtov alebo kombinácie pások a drôtov.

Vnútorné puzdro/oddelené puzdro:

Vnútorné puzdro z vlnitej hliníkovej pásky

Plášť: PVC alebo PE

Vonkajšia vrstva: vodivá vrstva grafitová vrstva

Zadajte názov:

YJLW02: vnútorný plášť z vlnitého hliníka, plášť z PVC

YJLW03: vlnitý hliníkový vnútorný plášť, PE plášť

Balenie:

Oceľ Drevený bubon, alebo celý oceľový bubon

Zoznam technických údajov pre 64/110KV HV XLPE napájací kábel

Menovitý prierez vodiča mm²	Priemer vodiča	Hrúbka izolácie mm	vlnitý hliníkový plášť hrúbka mm	Hrúbka plášťa mm	Približne. celkový priemer kábla mm	Približne. hmotnosť kábla kg/km
	mm					Cu		AI
						PVC opláštené	PE opláštené	PVC opláštené	PE opláštené
240	18.4	19	2	4	84.8	7694.5	7227	6230.9	5763.4
300	20.6	18.5	2	4	87.6	8433.3	7949.5	6594.3	6110.5
400	23.5	17.5	2	4	87.7	9160.7	8676.3	6794	6309.6
500	26.6	17	2	4	89.7	10271.3	9775.3	7247	6751
630	30	16.5	2	4.5	92.8	11897.1	11322.7	7999.3	7424.9
800	34	16	2	4.5	95.8	13713.6	13119.6	8716.7	8122.7
1000	38.5	16	2.3	4.5	103.4	16542.5	15898.5
1200	42.1	16	2.3	5	107.5	18532.3	17791.3
1400	45.5	16	2.3	5	111.4	20704.7	19935.1
1600	48.7	16	2.3	5	114.4	22755.7	31094.2
